IC卡電梯控制系統布線說明

1.電源線RVV3*1.0根系統供電 (轎箱頂取電,一般用一個插排/臺)

2.樓層按鍵控制線RVV24*0.15根電梯控制器與電梯操作面板按鍵一般6米為了項目的整體性及牢靠，出廠前須做好兩頭端子

3.電源拔動開關控制線RVV6*0.5根電梯控制器至電梯操作面板檢修口拔動開關 一般6米為了項目的整體性及牢靠，出廠前須做好兩頭端子

<a data-cke-saved-href=

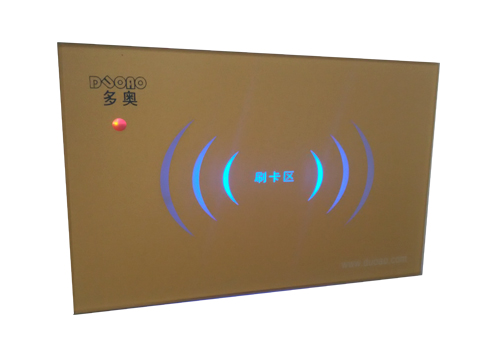

4.IC卡電梯讀頭數據線RVVP6*0.5根電梯控制器與電梯讀頭之連線一般6米為了項目的整體性及牢靠，出廠前須做好兩頭端子

5.電梯隨行電纜由電梯公司提供(主要是接消防信號)

6 485通訊線RVVP2*0.75米電梯控制器與管理電腦之連線 (脫機不用,建議脫機) 電梯工程線材
