多奧電梯智能控制系統組件構成
2019-05-28
多奧電梯智能控制系統組件構成
一、系統組件基本構成（按一部電梯設計）
1、 電梯控制板1臺
電梯控制板可控16層，加擴展最多可控制128層
2、 讀卡器1個
讀卡器與主控板連接，主要作用讀取卡片信息并傳送到控制主板
3、 寫卡器1臺
與電腦連接，USB口通訊，無需外接電源。對用戶卡加密，設置開門權限、有效使用次數。通過設置管理卡修改控制器參數。
4、 用戶卡一人一卡
用戶卡必須Mifire one s50卡
7、 電腦1臺（選配）
電腦必須有USB接口，連接讀寫器設置用戶卡和控制器參數
8、 管理軟件
用于管理中心對用戶卡片的發行、掛失等管理功能。
二、各系統部件特點及相關參數

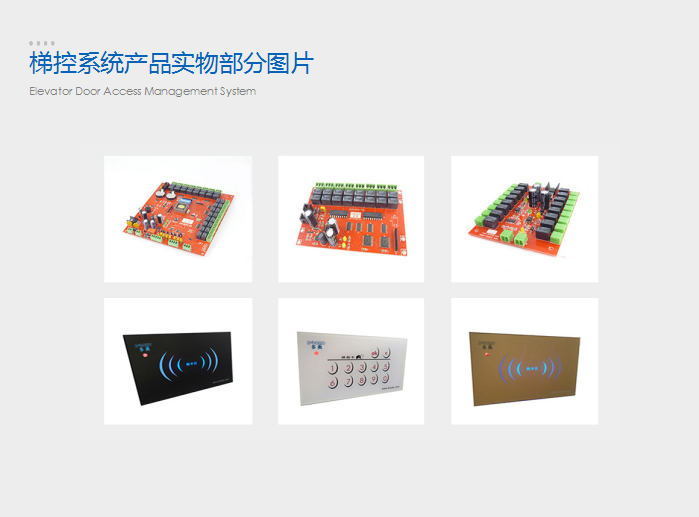

1、電梯控制板
IC卡電梯控制板型號：DAIC-DT-MB
產品參數：
輸入電壓：DC12-36V
輸入電流：<200mA
手動消防輸入點
自帶輸出點32路，可擴展128路。
讀卡類型 IC卡（MF1）
使用溫度：-20-60攝氏度。
刷卡操作時間：0.2秒
通訊距離<1200米，通訊速率9600BPS，8，N，1
最多梯號255
電話呼梯、對講聯動接口
聯網接口：支持RS485聯網。
安裝方式：電梯轎廂頂。
